室外一體化機柜的作用，室外一體化機柜優勢

室外一體化機柜可以檢測現場施工建設規范，動環監控系統全方位的監控，實時監控異常情況。下面小編給大家講講“室外一體化機柜的作用，室外一體化機柜優勢”。

一、室外一體化機柜的作用

UPS以及以它為核心的整個供電系統，是滿足數據中心供電質量的核心部分，如果供電系統因自身原因或自然災害，造成電壓不穩定、供電瞬時或長期中斷，都會造成信息系統宕機。而蓄電池又是整個系統中重要的組成之一，是確保整個供電系統穩定運行的“后一道屏障”。

近年來，隨著互聯網絡和計算機技術飛速發展，信息系統在企業中被賦予越來越重要的任務，需要7×24小時不間斷為企業各項業務活動提供支持。因此，企業對數據中心的安全性、可靠性提出更高層次的要求。

ETC門架系統，需要吊裝在露天的高速公路上，ETC門架系統的一體化柜也安裝在門架旁，一體化柜需適應各種復雜氣候環境：暴曬、防塵防水、防潮濕、防霉變、防鹽霧、防銹，要抗風、抗震。

ETC門架系統一體化柜也叫ETC戶外一體化柜(簡稱:ETC一體化柜)，其主要為門架車道控制機、工業交換機、收費系統PC等設備提供一體化收容和為門架設備提供可靠供備電，保障路側關鍵生產設備的可靠運行。

為了給高速公路收費系統提供可靠的支撐，戶外柜將配置UPS電源及電池設備、空調設備、配電設備、網絡傳輸設備、環境監控設備。

ETC業務設備有：收費系統PC、車道控制器、天線控制器、RSU(Road Side Unit)設備等.

ETC門架一體化智能機柜核心功能包括了戶外機柜、配電單元、工業空調、UPS、后備電池、防雷、消防、智能門禁、動環監控等功能，具有防盜、防塵、防水、防腐、蓄電能力長、實時監控、智能預警等特點。

但不同省的高速公路ETC門架系統又有自己的特定要求，設計了單艙、雙艙、三艙機型來滿足。

(1)提供穩定可靠的動力環境監控系統。

(2)為運維管理提供有效的信息。

(3)具有可擴展性，可與第三方平臺對接。

(4)節省運維管理費用，達到短期投資長期受益的目的。

(1) 創新型結構設計易通技術的高速公路一體化智慧機柜采用“拼裝式模塊化”的創新型結構設計，客戶可現場快速安裝，各功能模塊分步安裝，預留線槽、孔以及對插端子;設備安裝方便、線纜走線便捷美觀。

(2)功能模塊化設計易通技術高速公路一體化智慧機柜集電源轉換供應、后備電源(N+1)儲能、數據采集、數字報警、攝像單元、智能溫控等多個功能模塊于一體，實現了產品的高可靠性、高集成性、易維護性。

(3)遠程網管功能易通技術高速公路一體化智慧機柜配套的后臺設備運維管理系統，能夠配合甲方需求，進行遠程監測高速公路一體化智慧機柜內設備的狀態(設備工作狀態、逆變與整流電源運行狀態、環境狀態、門開合狀態等)、處理工作異?；蛟O(shè)備故障(自動巡檢、主動告警、1000條日志記錄、GPS定位、設備自動上線等)、實時遠程管理(信息查詢、參數配置、自動同步、遠程開關控制等)。

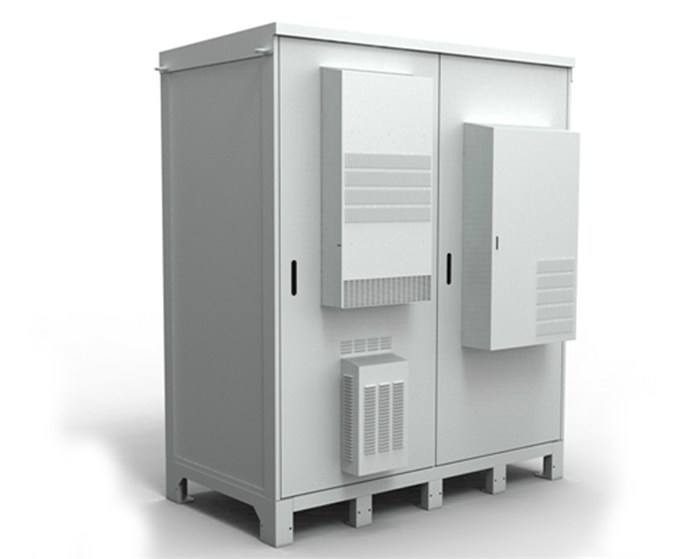

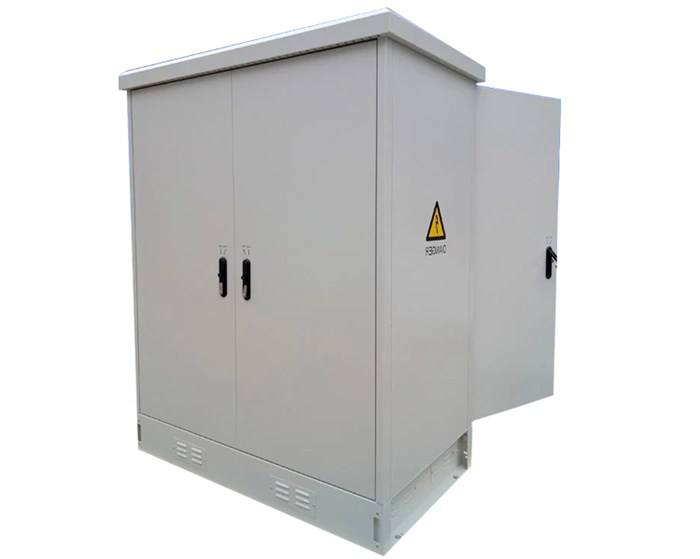

1、主柜體

機柜內部包含嵌入式開關電源、逆變電源、100AH 48V(鐵鋰電池、鉛碳膠體蓄電池、鉛酸免維護蓄電池、膠體蓄電池可選)、電源防雷、配電單元、動環監控、攝像單元、無水空調、風扇、照明燈及傳感器，機柜內單元采用標準19英寸安裝、接線方便，每個單元均可獨立更換。

機柜適合戶外環境使用，具備防雨、防塵、通風散熱、抗紫外線(耐老化)、防盜、防銹;箱體具有明顯標識，表明機柜用途等；箱體大小根據配套設備的數量和尺寸來設計，并預留充足的空間，方便設備安裝和維護。

工作溫度范圍-40℃～+85℃，工作濕度≤95%RH;機箱工作電壓范圍AC165～AC264V;防護等級符合IP65。

2、集中供電

柜內配備一個3U配電單元，配電單元由1路32A/2P市電輸入、1路32A/2P油機輸入(帶互鎖)、1路B級/2P防雷器、2路32A/1P和4路智能空開交流輸出、2路16A/1P直流輸出及銅牌組成配電單元來集中給設備供電。

3、不間斷逆變電源

柜內配備一臺2KVA/3KVA/6KVA的不間斷逆變電源給設備供電，UPS電源的特點：

(1)純正弦波輸出，零轉換時間,有效保證了負載不間斷運行的可靠性.

(2)CPU微處理器控制，逆變電源系統自診斷、自保護，大幅延長UPS的使用壽命。

(3)智能化管理,市電故障時可實現數據自動存儲 。

(4)蓄電池在線管理，大幅延長蓄電池壽命，保護用戶投資。

(5)直流開機，無須市電可用蓄電池啟動UPS及負荷機器

(6)全天候EMI/RFI濾波器防止了雜訊導致的數據錯誤。

(7)可搭配發電機使用，有效凈化發電機所產生的不良電力。

(8)采用SPWM脈寬調制技術、IGBT功率模塊,強力抗干擾,輸出波形純正。

(9)充電速度快，長效機可提供約5-10A的初始充電電流(10)綠色環保電源，輸入功率因數高達95%以上，避免對電網的污染

5、動環監控

可以提供1路10M/100M以太網口;路GPRS+GPS通信;1路溫濕度測量;4路通用模擬量測量(AI);2路交流電壓檢測;1路蓄電池組總電壓測量;8路數字量輸入(DI);8路數字量輸出(DO);4路串口(包括8路RS485串口和2路RS232串口)等功能。

1)柜內狀態檢測功能：

溫濕度檢測：配備溫濕度傳感器，實時采集本地顯示溫濕度，并上傳柜內溫濕度情況;柜內溫度過高上傳高溫告警。

柜門狀態檢測：實時檢測柜門狀態，柜門非法打開告警;柜門開啟后，上報開門告警警。

煙霧狀態檢測：實時檢測柜內是否有煙霧，當柜內有煙霧是，上傳煙霧告警。水浸狀態檢測：實時檢測柜內是否有進水，當柜內有進水是，上傳水浸告警。

2)箱內設備檢測功能：

防雷器狀態檢測：實時檢測防雷器好壞狀態。

220V強電檢測監測：實時監測并上傳電壓狀態，當市電斷電時，上傳市電斷電告警。

電池組檢測監測：實時監測并上傳電壓狀態，當電池組電壓過低時，上傳電池組電壓過低告警。

設備狀態檢測：通過RS485或RS232讀取4路設備的數據，并將數據上傳給數據中心。

3)遠程控制功能：溫控控制：可遠程控制無水空調啟停。

風扇控制：可遠程控制風扇啟停。照明燈控制：可遠程控制照明燈開關。斷路器控制：可實現遠程斷電重啟。復位控制：可遠程控制系統復位。

6、節能型直流無水變頻空調

采用智能控制器根據環境溫度的變化而自動檢測、自動運行，并記錄整個系統的運行時間、功耗、事件及歷史數據，數據可存儲100條事件信息、1280條歷史數據記錄、可查詢256天的日志信息。

無水空調特點：

（1）空調制冷所產生的冷凝水，利用獨特設計把水引到冷凝器上，利用冷凝器的熱量將水消耗完全，無需排水可達到“自產自消”的效果，同時、低溫的令凝水有效降低空調負荷，壓縮機運作電流下降，實現節能目的;

（2） 構思新穎，整體技術設計先進，從機械到硬件，從控制到云平臺，都遠遠超越同行，制冷系統合理的設計，電氣元件的選配，打水系統部分完美的設計，合理并簡易安裝方式等設計，既可以對設備制冷降溫，又不需要排冷凝水，適用于任何場所，解決了所有排水困難問題，在附圖結構可以看出，設計精巧，部件協調良好，配合電信電力行業機柜使用防水等級均達到IP65以上;

(3) 自帶干接點告警輸出與RS485通信接口;

(4) 系統設計有高/低溫保護，使用更安全。

二、室外一體化機柜優勢

1、簡單

一體化產品深度整合、工廠預驗證測試相比現場施工建設更加規范、安全可靠；全密封設計杜絕外界空氣塵埃及腐蝕性氣體對IT設備的危害；動環監控系統全方位監控基礎設施，及時告警異常狀況，安全無憂。

2、省時

產品化的設計讓IC系列機柜式智慧數據中心在現場一天內即可完成安裝交付，相比傳統建設模式快2倍以上。

3、低成本

占地面積最小僅0.7m2，封閉式設計，環境適應能力強，不需要裝修、地板等配套工程，有效降低CAPEX，全封閉式制冷提升整機能效，降低OPEX，使總體擁有成本TCO顯著下降。

4、好管理

一站式售后服務能及時處理各類設備故障問題，省時省心；標配動環監控系統，可本地、遠程監控管理，更可多網點接入上層管理平臺統一監管，多樣化選擇支持。

5、一體化

一體化機柜整合了UPS電源、配電、制冷、門禁、機柜、照明、消防、動環監控、應急通風等多個系統，通過監控系統對全部子系統實現統籌管理，打造成為一體化產品，簡化設計、采購、建設流程。

以上就是“室外一體化機柜的作用，室外一體化機柜優勢”希望對您有所幫助。如果您還有其他問題，可以隨時咨詢我們。
