室外一體化機柜的結構是什么？

現在基站建設需求越來越大，室內已經漸漸不適合進行安裝，所以為了更好的進行發展，將基站都建設到了室外，因為在室外進行建設，所以保護要求高一點。室外一體化機柜是一個很好的選擇。下面小編來介紹一下室外一體化機柜的結構和種類是什么？

一.室外一體化機柜的結構是什么？

室外一體化機柜，按照使用的功能來劃分，可以分為動力柜、設備柜、電池柜、電源柜這幾種：

1.動力柜是用來安裝電源和蓄電池等動力來源設備的模組；

2.設備柜則是用來安裝電源和蓄電池以外其它設備的機柜模組；

3.電池柜就是專門用來安裝蓄電池的機柜模組；

4.電源柜是用于安裝電源及配電單元的機柜模組。

5.如果按照用戶的具體結構要求來進行區分，可以分成單柜、雙柜、三柜等幾種。

二.室外一體化機柜的種類有哪些？

室外一體化機柜和室外機柜是指直接處于自然氣候影響下，由金屬或非金屬材料制成的，不允許無權限操作者進入操作的柜體。

室外一體化機柜主要分為單艙戶外一體化機柜、雙艙戶外一體化機柜和三艙戶外一體化機柜。

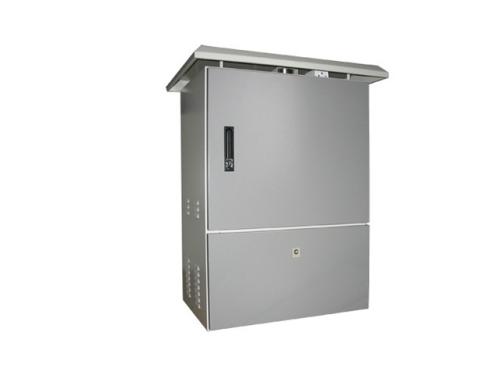

1.單艙戶外一體化機柜

單個柜體配置形式:機柜內分不同功能艙體，由設備艙+電池艙組成。通常況下，設備艙采用熱交換型或是風冷型方式，電池艙可根據實際使用地點的氣候條件，選擇直通風或采用半導體制冷以及空調制冷等方式。

2.雙艙戶外一體化機柜

兩個柜體拼柜的配置形式:機柜內分不同功能艙體，-一個柜體由設備艙+電池艙組成，另外-一個柜體為BBU柜。設備艙--般采用熱交換或風冷方式(根據設備的使用情況也有采用空調制冷的方式)，BBU可以采用風冷或是熱交換方式。

3.雙艙戶外一體化機柜

對于GSM網、3G網等雙網共用基站或站點的建設模式，由于站點容

量較大的原因，-般采用三個柜體拼柜的方式進行。通常采用設備柜1+設備柜2+電池柜組成。設備艙一般采用熱交換或是風冷型方式，電池艙采用半導體制冷以及空調制冷等方式

以上就是本篇文章的全部內容，如果您想要了解更多關于室外一體化機柜的相關知識，請關注本網站！
