產品綜述：
非金屬夾心板一體化機房是采用FRP玻璃鋼材料的制作的機柜，是一種集成主設備、系統電源、交直流配電、
環境監控、散熱設備、電池和防雷接地，并為基站提供戶外工作環境和安全管理的一體化機房，主要應用于屋頂、
街邊、山區、鐵路沿線以及高、低溫環境等各種室外場景，滿足客戶在節能減排、快速布署、多場景適應方面的需求，
可用于通信、廣電、電力、IT等行業應用。
產品特點
FRP材料具有輕質高強、耐腐蝕、絕緣較強的性能，F(xiàn)RP熱導率低，室溫下為1.25~1.67kJ/(m·h·K)，只
有金屬的1/100~1/1000，是優良的絕熱材料。
柜體采用空調散熱方式，
框架材質可選用鈑金、鋁型材兩種，非金屬夾心板材質：四層結構，內外層為FRP材料鋼板，第二層為金屬層、
中間為50~75mm厚的隔熱材料（XPS、PU可選）；內部結構件為1.5~2.0mm;鍍鋅板；
機柜采用了光纜加強芯、鎧裝電力電纜鋼帶和饋線防雷接地，避免了雷電進入設備機柜，符合電信級
防雷要求；
機柜采用內嵌式門盒設計多點鎖舌控制，防盜能力強，螺絲設置在柜體內部、外部不可見，能防止
自拆卸。（可選用電子鎖）
機柜根據不同需求可分為：單倉柜、雙倉柜、三倉柜、四倉柜；
表面處理：脫脂、酸洗、防銹磷化，靜電噴塑，戶外機柜采用進口戶外粉噴涂烘烤，涂層符合GB/T 3181-2008
中的要求。
機柜表面的涂層附著力附著力試驗后，應滿足GB/T 9286-1998中等級1的要求。
鎖具，抗破壞性能應符合GA/T 73-1994中的B級要求室外一體化設備柜的防雷設計應符合YD 5098-2005
《通信局（站）防雷與接地工程設計規范》。
機柜防護等級達到IP55以上；
工作環境指標：
工作溫度： -20℃-+60℃。
貯存溫度：-40℃～+65℃
工作相對濕度：不大于80％（+30℃時））
貯存相對濕度：≤90％～96％（40℃±2℃）
大氣壓力：70～106kpa
主要配置說明：
序號 設備名稱 規格 數量 備注
1 機房主體(FRP非金屬材料) 4.6*2.8*2.5米 1套 規格可根據需求定制
材料規格可選
2 門 A級防盜門 3套
3 饋線窗/進線洞 9孔 2套 規格可根據需求定制
4 室內設備架 2000*600*600 1套 規格可根據需求定制
5 交流配電箱 380V 1架 規格可根據需求定制
6 組合開關電源 300~600A 1架 規格可根據需求定制
7 電池組（含電池架） 1~2組（500AH） 1組 規格可根據需求定制
8 電路系統 1套 1套 標配（可根據需求配置）
9 照明系統 1套 1套 標配（可根據需求配置）
10 動環監控 1套 1套 規格可根據需求定制
11 空調（含室外機防盜網） 1P~3P掛式 1臺 規格可根據需求定制
12 消防設備 2~4L 1套 可選
13 地線排 2塊 2塊 可選
1.電源系統
系統總配置容量：-48Vdc/（120A~600A可選）；
整流模塊采用有源功率因數補償技術，功率因數＞0.98；
交流輸入電壓正常工作范圍寬至90～280V；
系統工作溫度范圍寬至-5℃～+55℃；
擴展工作溫度范圍+55℃～+65℃；
采用軟開關技術，效率高 ＞91％；
完善的電池管理，有負載下電和電池低電壓保護；
等功能，延長電池壽命；
整流模塊采用無損傷熱插拔技術，方便維護；
完善的防雷設計，適應多雷暴地區；
完備的故障保護、故障告警功能；
低輻射，采用先進的電磁兼容設計，EN55022 ClassB IEC61000-4-6 IEC61000-4-3；
可靠性高，安全 可靠。系統設計全面符合安全標準EN60950和IEC 950
2.溫控散熱系統
空調型：通常稱分體空調、不受安裝位置的限制，更易與室內裝飾的搭配。
功能：噪音較少，有的分體空調具有多重凈化功能，可對室內空氣進行凈化，更具有換氣功能的分體空調，以保健康。用于排氫或應急通風。廣泛地應用于通信、電力等行業。
3.監控系統
環境監控系統是為通信行業基站、一體化機房、戶外柜所開發的小型化、高可靠性的環境監控單元，專門用于對通信行業的基站、一體化機房、戶外柜進行環境、設備控制和遠程監視。
為你監視重要的環境因素與安全狀況，比如溫度、濕度、煙霧、水浸、門禁、震動/傾斜等。當傳感器超出設置的閥值時，系統將通過蜂鳴器、系統日志等多種方式提醒你。
同時具備完善的設備檢測功能，可以檢測智能設備的運行狀態。
信號采集功能，采集環境變量（如溫濕度、煙霧等）、設備變量數據，經過 MCU 處理、分析，最終在遠程計算機上為你呈現整個機房的狀態；
報警功能，用戶指定傳感器的監控參數，如果現場讀數超越限制，系統將發出告警信號；
3.通信機架
標準19“機架，600*600規格，可安裝通信基站設備、電源設備等
4．走線加、銅排等
5.電池架
產品綜述：
非金屬夾心板一體化機房是采用FRP玻璃鋼材料的制作的機柜，是一種集成主設備、系統電源、交直流配電、
環境監控、散熱設備、電池和防雷接地，并為基站提供戶外工作環境和安全管理的一體化機房，主要應用于屋頂、
街邊、山區、鐵路沿線以及高、低溫環境等各種室外場景，滿足客戶在節能減排、快速布署、多場景適應方面的需求，
可用于通信、廣電、電力、IT等行業應用。
產品特點
FRP材料具有輕質高強、耐腐蝕、絕緣較強的性能，F(xiàn)RP熱導率低，室溫下為1.25~1.67kJ/(m·h·K)，只
有金屬的1/100~1/1000，是優良的絕熱材料。
柜體采用空調散熱方式，
框架材質可選用鈑金、鋁型材兩種，非金屬夾心板材質：四層結構，內外層為FRP材料鋼板，第二層為金屬層、
中間為50~75mm厚的隔熱材料（XPS、PU可選）；內部結構件為1.5~2.0mm;鍍鋅板；
機柜采用了光纜加強芯、鎧裝電力電纜鋼帶和饋線防雷接地，避免了雷電進入設備機柜，符合電信級
防雷要求；
機柜采用內嵌式門盒設計多點鎖舌控制，防盜能力強，螺絲設置在柜體內部、外部不可見，能防止
自拆卸。（可選用電子鎖）
機柜根據不同需求可分為：單倉柜、雙倉柜、三倉柜、四倉柜；
表面處理：脫脂、酸洗、防銹磷化，靜電噴塑，戶外機柜采用進口戶外粉噴涂烘烤，涂層符合GB/T 3181-2008
中的要求。
機柜表面的涂層附著力附著力試驗后，應滿足GB/T 9286-1998中等級1的要求。
鎖具，抗破壞性能應符合GA/T 73-1994中的B級要求室外一體化設備柜的防雷設計應符合YD 5098-2005
《通信局（站）防雷與接地工程設計規范》。
機柜防護等級達到IP55以上；
工作環境指標：
工作溫度： -20℃-+60℃。
貯存溫度：-40℃～+65℃
工作相對濕度：不大于80％（+30℃時））
貯存相對濕度：≤90％～96％（40℃±2℃）
大氣壓力：70～106kpa
主要配置說明：
序號 設備名稱 規格 數量 備注
1 機房主體(FRP非金屬材料) 4.6*2.8*2.5米 1套 規格可根據需求定制
材料規格可選
2 門 A級防盜門 3套
3 饋線窗/進線洞 9孔 2套 規格可根據需求定制
4 室內設備架 2000*600*600 1套 規格可根據需求定制
5 交流配電箱 380V 1架 規格可根據需求定制
6 組合開關電源 300~600A 1架 規格可根據需求定制
7 電池組（含電池架） 1~2組（500AH） 1組 規格可根據需求定制
8 電路系統 1套 1套 標配（可根據需求配置）
9 照明系統 1套 1套 標配（可根據需求配置）
10 動環監控 1套 1套 規格可根據需求定制
11 空調（含室外機防盜網） 1P~3P掛式 1臺 規格可根據需求定制
12 消防設備 2~4L 1套 可選
13 地線排 2塊 2塊 可選
1.電源系統
系統總配置容量：-48Vdc/（120A~600A可選）；
整流模塊采用有源功率因數補償技術，功率因數＞0.98；
交流輸入電壓正常工作范圍寬至90～280V；
系統工作溫度范圍寬至-5℃～+55℃；
擴展工作溫度范圍+55℃～+65℃；
采用軟開關技術，效率高 ＞91％；
完善的電池管理，有負載下電和電池低電壓保護；
等功能，延長電池壽命；
整流模塊采用無損傷熱插拔技術，方便維護；
完善的防雷設計，適應多雷暴地區；
完備的故障保護、故障告警功能；
低輻射，采用先進的電磁兼容設計，EN55022 ClassB IEC61000-4-6 IEC61000-4-3；
可靠性高，安全 可靠。系統設計全面符合安全標準EN60950和IEC 950
2.溫控散熱系統
空調型：通常稱分體空調、不受安裝位置的限制，更易與室內裝飾的搭配。
功能：噪音較少，有的分體空調具有多重凈化功能，可對室內空氣進行凈化，更具有換氣功能的分體空調，以保健康。用于排氫或應急通風。廣泛地應用于通信、電力等行業。
3.監控系統
環境監控系統是為通信行業基站、一體化機房、戶外柜所開發的小型化、高可靠性的環境監控單元，專門用于對通信行業的基站、一體化機房、戶外柜進行環境、設備控制和遠程監視。
為你監視重要的環境因素與安全狀況，比如溫度、濕度、煙霧、水浸、門禁、震動/傾斜等。當傳感器超出設置的閥值時，系統將通過蜂鳴器、系統日志等多種方式提醒你。
同時具備完善的設備檢測功能，可以檢測智能設備的運行狀態。
信號采集功能，采集環境變量（如溫濕度、煙霧等）、設備變量數據，經過 MCU 處理、分析，最終在遠程計算機上為你呈現整個機房的狀態；
報警功能，用戶指定傳感器的監控參數，如果現場讀數超越限制，系統將發出告警信號；
3.通信機架
標準19“機架，600*600規格，可安裝通信基站設備、電源設備等
4．走線加、銅排等
5.電池架
產品綜述：

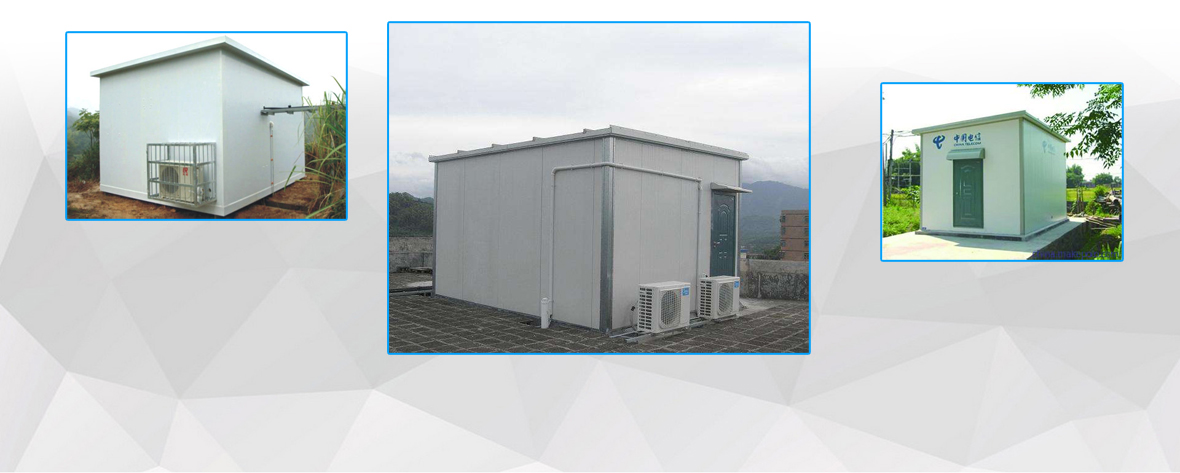

彩鋼板機房，主要采用彩鋼板材料結構構造的一種機房，具體很好的保溫性能，應用于通信系統，直接處于戶外氣候條件下，為內部通信設備提供機械和環境保護的機房，其特征是可以在工廠生產，便于運輸和現場安裝，允許許可的人員進入操作，是一種可以集成主設備、系統電源、交直流配電、環境監控、散熱設備、電池和防雷接地，并為基站提供戶外工作環境和安全管理的一體化機柜，主要應用于屋頂、街邊、山區、鐵路沿線以及高、低溫環境等各種室外場景，滿足客戶在節能減排、快速布署、多場景適應方面的需求。
產品特點
房體采用金屬框架結構，四面及頂采用彩鋼板保溫材料作為墻板；
彩鋼材料：三明治結構，內外層為鋼板（0.5~0.8厚），中間為50~100夾心保溫層mm，隔熱材料（EPS、PU可選）；
機房分為五面體（無底），六面體（四面+頂?shù)祝?/div>
戶外機房防盜門結構，防盜能力強，機房的螺絲設置在柜體內部、外部不可見，能防止自拆卸。
表面處理：脫脂、酸洗、防銹磷化，靜電噴塑，戶外機柜采用進口戶外粉噴涂烘烤，涂層符合GB/T 3181-2008
中的要求。
機柜表面的涂層附著力附著力試驗后，應滿足GB/T 9286-1998中等級1的要求。
鎖具，抗破壞性能應符合GA/T 73-1994中的B級要求室外一體化設備柜的防雷設計應符合YD 5098-2005
《通信局（站）防雷與接地工程設計規范》。
機房內可根據需求配置：通信設備機架、電源架、ODF架、走線架、配電箱、饋線窗、監控單元、電池架等
機柜防護等級達到IP55以上；
工作環境指標：
工作溫度： -20℃-+60℃。
貯存溫度：-40℃～+65℃
工作相對濕度：不大于80％（+30℃時））
貯存相對濕度：≤90％～96％（40℃±2℃）
大氣壓力：70～106kpa
主要配置說明：
序號 設備名稱 規格 數量 備注
1 機房主體
(內0.5、外0.8、厚75mm) 4.6*2.8*2.5米 1套 規格可根據需求定制
材料規格可選
2 門 A級防盜門 3套
3 饋線窗/進線洞 9孔 2套 規格可根據需求定制
4 室內設備架 2000*600*600 1套 規格可根據需求定制
5 交流配電箱 380V 1架 規格可根據需求定制
6 組合開關電源 300~600A 1架 規格可根據需求定制
7 電池組（含電池架） 1~2組（500AH） 1組 規格可根據需求定制
8 電路系統 1套 1套 標配（可根據需求配置）
9 照明系統 1套 1套 標配（可根據需求配置）
10 動環監控 1套 1套 規格可根據需求定制
11 空調（含室外機防盜網） 1P~3P掛式 1臺 規格可根據需求定制
12 消防設備 2~4L 1套 可選
13 地線排 2塊 2塊 可選
1.電源系統
系統總配置容量：-48Vdc/（120A~600A可選）；
整流模塊采用有源功率因數補償技術，功率因數＞0.98；
交流輸入電壓正常工作范圍寬至90～280V；
系統工作溫度范圍寬至-5℃～+55℃；
擴展工作溫度范圍+55℃～+65℃；
采用軟開關技術，效率高 ＞91％；
完善的電池管理，有負載下電和電池低電壓保護；
等功能，延長電池壽命；
整流模塊采用無損傷熱插拔技術，方便維護；
完善的防雷設計，適應多雷暴地區；
完備的故障保護、故障告警功能；
低輻射，采用先進的電磁兼容設計，EN55022 ClassB IEC61000-4-6 IEC61000-4-3；
可靠性高，安全 可靠。系統設計全面符合安全標準EN60950和IEC 950
2.溫控散熱系統
空調型：通常稱分體空調、不受安裝位置的限制，更易與室內裝飾的搭配。
功能：噪音較少，有的分體空調具有多重凈化功能，可對室內空氣進行凈化，更具有換氣功能的分體空調，以保健康。用于排氫或應急通風。廣泛地應用于通信、電力等行業。
3.監控系統
環境監控系統是為通信行業基站、一體化機房、戶外柜所開發的小型化、高可靠性的環境監控單元，專門用于對通信行業的基站、一體化機房、戶外柜進行環境、設備控制和遠程監視。
為你監視重要的環境因素與安全狀況，比如溫度、濕度、煙霧、水浸、門禁、震動/傾斜等。當傳感器超出設置的閥值時，系統將通過蜂鳴器、系統日志等多種方式提醒你。
同時具備完善的設備檢測功能，可以檢測智能設備的運行狀態。
信號采集功能，采集環境變量（如溫濕度、煙霧等）、設備變量數據，經過 MCU 處理、分析，最終在遠程計算機上為你呈現整個機房的狀態；
報警功能，用戶指定傳感器的監控參數，如果現場讀數超越限制，系統將發出告警信號；
3.通信機架
標準19“機架，600*600規格，可安裝通信基站設備、電源設備等
4．走線加、銅排等
5.電池架
1.電源系統
系統總配置容量：-48Vdc/（120A~600A可選）；
整流模塊采用有源功率因數補償技術，功率因數＞0.98；
交流輸入電壓正常工作范圍寬至90～280V；
系統工作溫度范圍寬至-5℃～+55℃；
擴展工作溫度范圍+55℃～+65℃；
采用軟開關技術，效率高 ＞91％；
完善的電池管理，有負載下電和電池低電壓保護；
等功能，延長電池壽命；
整流模塊采用無損傷熱插拔技術，方便維護；
完善的防雷設計，適應多雷暴地區；
完備的故障保護、故障告警功能；
低輻射，采用先進的電磁兼容設計，EN55022 ClassB IEC61000-4-6 IEC61000-4-3；
可靠性高，安全 可靠。系統設計全面符合安全標準EN60950和IEC 950
2.溫控散熱系統
空調型：通常稱分體空調、不受安裝位置的限制，更易與室內裝飾的搭配。
功能：噪音較少，有的分體空調具有多重凈化功能，可對室內空氣進行凈化，更具有換氣功能的分體空調，以保健康。用于排氫或應急通風。廣泛地應用于通信、電力等行業。
3.監控系統
環境監控系統是為通信行業基站、一體化機房、戶外柜所開發的小型化、高可靠性的環境監控單元，專門用于對通信行業的基站、一體化機房、戶外柜進行環境、設備控制和遠程監視。
為你監視重要的環境因素與安全狀況，比如溫度、濕度、煙霧、水浸、門禁、震動/傾斜等。當傳感器超出設置的閥值時，系統將通過蜂鳴器、系統日志等多種方式提醒你。
同時具備完善的設備檢測功能，可以檢測智能設備的運行狀態。
信號采集功能，采集環境變量（如溫濕度、煙霧等）、設備變量數據，經過 MCU 處理、分析，最終在遠程計算機上為你呈現整個機房的狀態；
報警功能，用戶指定傳感器的監控參數，如果現場讀數超越限制，系統將發出告警信號；
3.通信機架
標準19“機架，600*600規格，可安裝通信基站設備、電源設備等
4．走線加、銅排等
5.電池架
